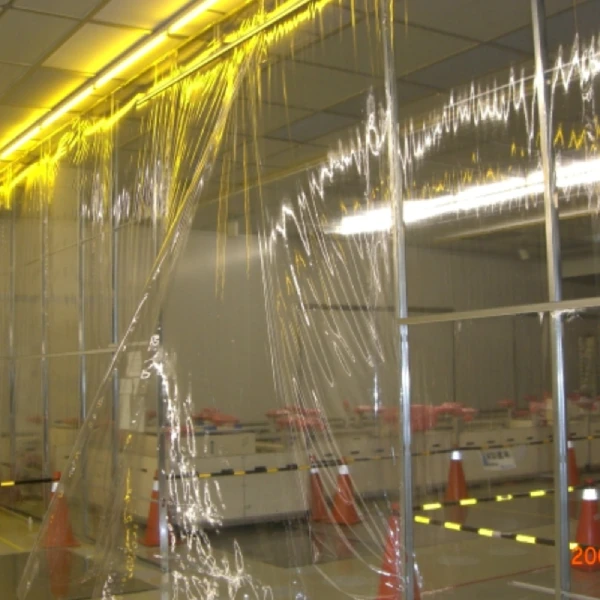

A cabine limpa de PVC anti-estática é um recinto flexível e econômico de controle de contaminação projetado para criar uma zona limpa local dentro de oficinas gerais ou salas limpas existentes. Construído com cortinas de tira de PVC antiestáticas e uma estrutura industrial leve, ele fornece excelente acessibilidade, dissipação estática e proteção de partículas confiável para processos sensíveis a ESD. Esta unidade é ideal para aplicações que exigem limpeza ISO Classe 7-8 (Classe 10.000-100.000) com movimentos frequentes de pessoal ou materiais.
Material de PVC seguro para ESD, cortina de tira dissipativa estática, vinil anti-estático claro, quadro de alumínio encaixável, caixa limpa portátil, geração de partículas baixas, integração de banco de trabalho
Para equipes de engenharia em toda a Espanha’ s fabricação de alta precisão e indústrias reguladas— incluindo semicondutores & fabricação eletrônica, biofarmacêutica R& D e produção, montagem de componentes aeroespaciais, calibração de óptica de precisão, linhas de embalagem de qualidade alimentar, testes de transmissão automotiva EV, estágio de hardware de centro de dados em hiperescala e fabricação de células de bateria de próxima geração; O controle da contaminação no nível da estação de trabalho não é negociável. Este recinto fornece contenção segura localizada e escalável de descarga eletrostática (ESD) sem exigir construções de sala limpa em sala completa. Funciona como uma cabine de sala limpa, colmando a lacuna entre operações em piso aberto e ambientes classificados de paredes rígidas. Ao contrário dos sistemas tradicionais de cabine limpa modular de parede dura que exigem integração estrutural e longos prazos de entrega, esta solução é implantada em menos de um dia usando cortinas modulares de tira de PVC projetadas para dissipação estática contínua. Alinha-se com ISO Classe 5– 8 zonas de suporte ambiental e complementa a infraestrutura upstream comofabricantes de capuz de fluxo laminare recintos downstream comoEspanha Salas limpas pré-fabricadas.
A tabela a seguir descreve os parâmetros de desempenho verificados sob condições de funcionamento padrão (23°C, 50% RH), testados de acordo com os protocolos ANSI/ESD S20.20 e IEC 61340-5-1:
| Parâmetro | Especificação |
|---|---|
| Resistividade da superfície | 1 & vezes; 10⁶ & ndash; 1 & vezes; 10⁹ & Omega; / sq (medido por ASTM D257) |
| Tempo de decadência estática (1000 V & rarr; 100 V) | & o; 0,5 segundos (por ANSI/ESD STM11.31) |
| Material da cortina | PVC sem ftalatos e estabilizado contra os raios UV com rede condutora de preto de carbono incorporada |
| Opções de espessura | 1,5 mm, 2,0 mm, 3,0 mm (largura padrão do rolo: 150 mm) |
| Sistema de quadro | Extrusão de alumínio anodizado (6063-T5), resistente à corrosão, montagem sem ferramentas |
| Altura configurada máxima | 3,2 m (padrão); até 4,5 m com verticais reforçados |
| Derramamento de partículas (ISO 14644-1, ambiente de classe 5) | < 10 partículas ≥ 0,5 µ m/m³ / hora (verificado através do contador de partículas laser) |
| Compatibilidade de limpeza | Compatível com IPA, 70% etanol, ciclos de vapor de peróxido de hidrogênio (HPV); sem delaminação ou névoa |

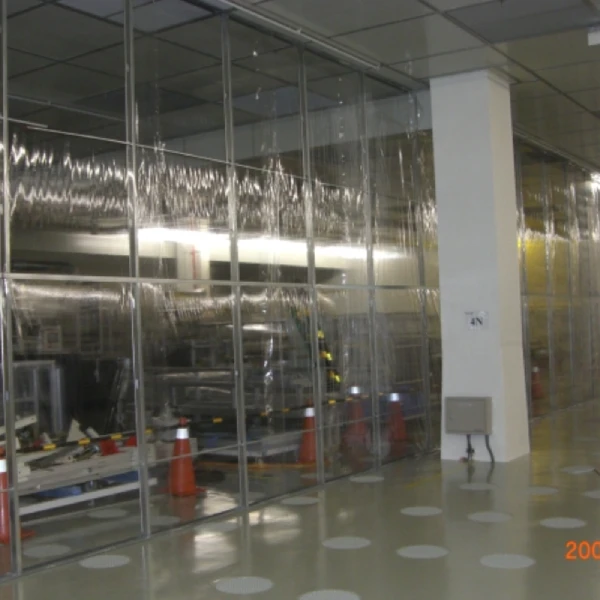

Em laboratórios de teste de back-end de semicondutores, esta cabine limpa de PVC anti-estática isola estações de sondagem de wafer de partículas de nível de instalação e ar ionizado; redução das taxas de defeito durante a validação elétrica final. Para empresas de biotecnologia que lidam com componentes de preenchimento estériles ou sacos de biorreator de uso único, o recinto de cortina de tira de PVC ESD impede o tribocargamento durante transferências assépticas manuais perto de zonas tampão de grau C / B. Em instalações de MRO aeroespacial, protege o alinhamento óptico de unidades de medição inercial (IMUs) e giroscópios de fibra óptica tanto da contaminação aérea quanto da micro-descarga induzida pela estática. Produtores de alimentos e bebidas o implantam sobre cabeças de enchimento de alta velocidade onde carcaças de aço inoxidável impediriam mudanças de linha; cumprir os requisitos de fluxo de ar e limpeza em conformidade com o HACCP. O sistema se interfaça perfeitamente com os ductos HVAC existentes, unidades de filtro de ventilador HEPA e se integra compainéis de separação da sala limpapara configurações híbridas de softwall/hardwall.
Esta configuração serve como uma célula de trabalho dedicada de Classe 7 (ISO 14644-1) adjacente a um manipulador automatizado. O quadro monta diretamente no piso ESD elevado e a sobreposição da cortina garante a integridade do fluxo laminar quando emparelhado com o teto montadofabricantes de capuz de fluxo laminarunidades. Os operadores entram através de vestíbulos de tira dupla para minimizar a turbulência. A monitorização das partículas confirma ≤ 352.000 partículas/m³ (≥0,5 µm), atendendo aos requisitos de sensibilidade à umidade JEDEC J-STD-033 para manipulação de matrizes expostas. Nenhuma modificação estrutural para a sala limpa do anfitrião foi necessária— tornando-o ideal para a qualificação rápida em linhas de produção de alta mistura e baixo volume.
Implantado como uma extensão Clean Panel Clean Booth para um isolador de grau A, esta configuração adiciona proteção ESD acessível ao operador para tarefas auxiliares. tais como carregamento da bandeja do frasco, inspeção da tampa e pré-montagem do barril da seringa; sem comprometer a barreira principal. Portas de luva integradas e uma câmara de passagem de aço inoxidável permitem a transferência de material, mantendo o controle estático. O sistema cumpre os requisitos do anexo 1 das BPF da UE para “ classificação dinâmica” em zonas de suporte e foi validado para limpezas compatíveis com autoclave repetidas. Sua compatibilidade comEspanha Salas limpas pré-fabricadaspermite a replicação rápida em sites de fabricação por satélite. Como uma alternativa flexível às soluções de parede fixa, suporta expectativas regulatórias em evolução sem bloquear os usuários em compromissos de capital de longo prazo. Equipes de engenharia avaliando um fabricante de sala limpa, fornecedor de sala limpa ou estratégia de partição de sala limpa encontrarão este sistema particularmente valioso onde agilidade, repetibilidade e garantia de ESD convergem.
Entre em contato conosco hoje para uma cotação gratuita.
